500MHz示波器怎么選？致遠儀器ZDS5000與ZUS5000系列選型指南
2025-12-08

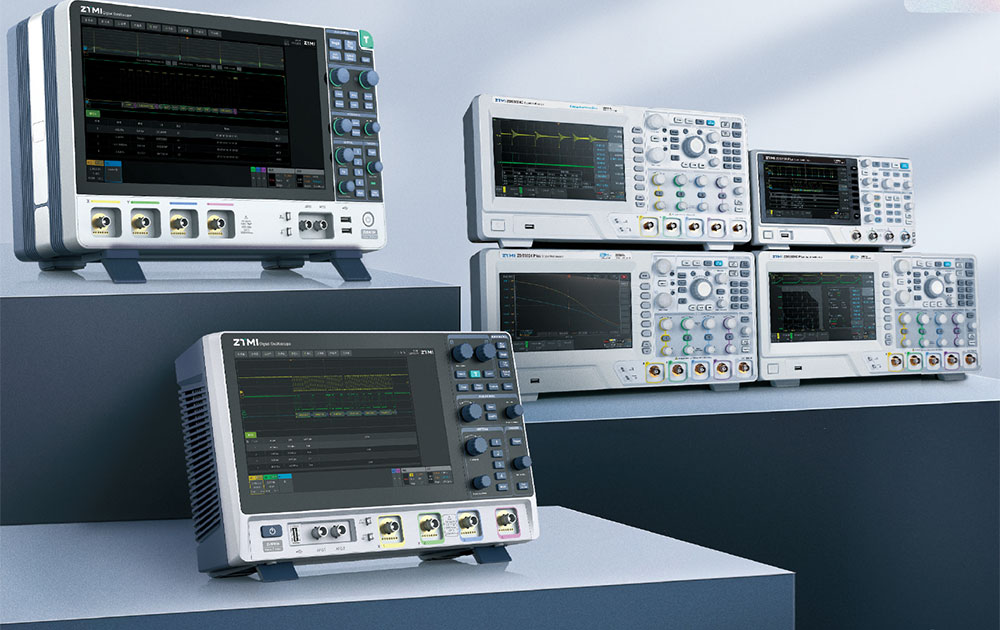

致遠儀器示波器產品線演進歷程
自2014年發布首款"十全十美"ZDS2022示波器以來，致遠儀器在測試測量領域已深耕十余年。經過持續技術攻關與產品迭代，示波器產品線已完成從單一型號到系列化布局的跨越，帶寬覆蓋100MHz至1GHz，全面滿足從基礎測量到復雜信號分析的多層次需求。
產品線的豐富為用戶提供更多選擇空間，同時也帶來選型難題。接下來，我們將聚焦500MHz"黃金帶寬"的5000系列，拆解選型關鍵要素。
5000系列兩大陣營：ZDS經典系列 vs ZUS高精度系列
ZDS5000系列：成熟穩定，場景細分化

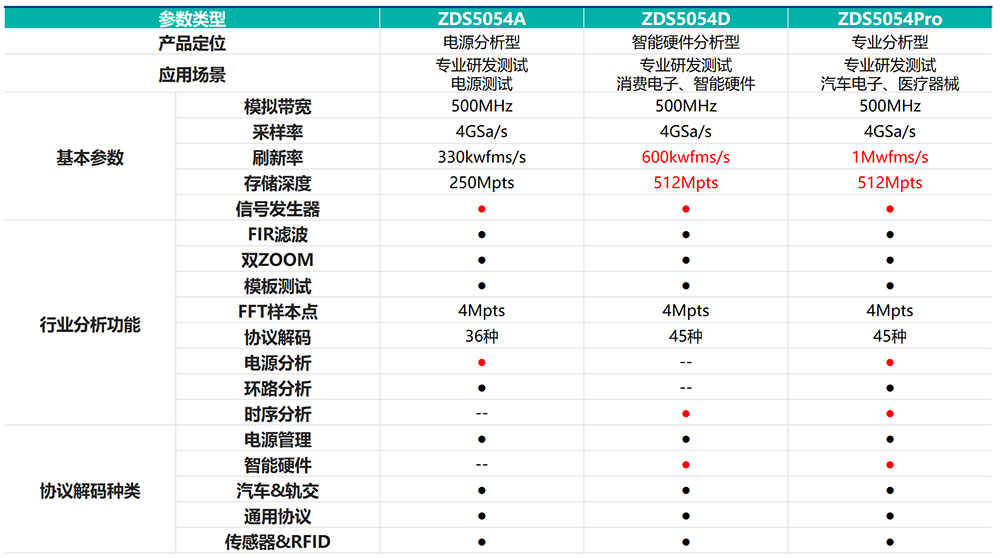

ZDS5000系列經過市場長期驗證，包含三個細分型號，命名直接對應目標應用場景：
● ZDS5054A：電源分析專用型，內置豐富的電源測試功能
● ZDS5054D：智能硬件分析型，強化協議解碼與嵌入式調試能力
● ZDS5054Pro：綜合專業分析型，集成全套高級功能應對復雜測試

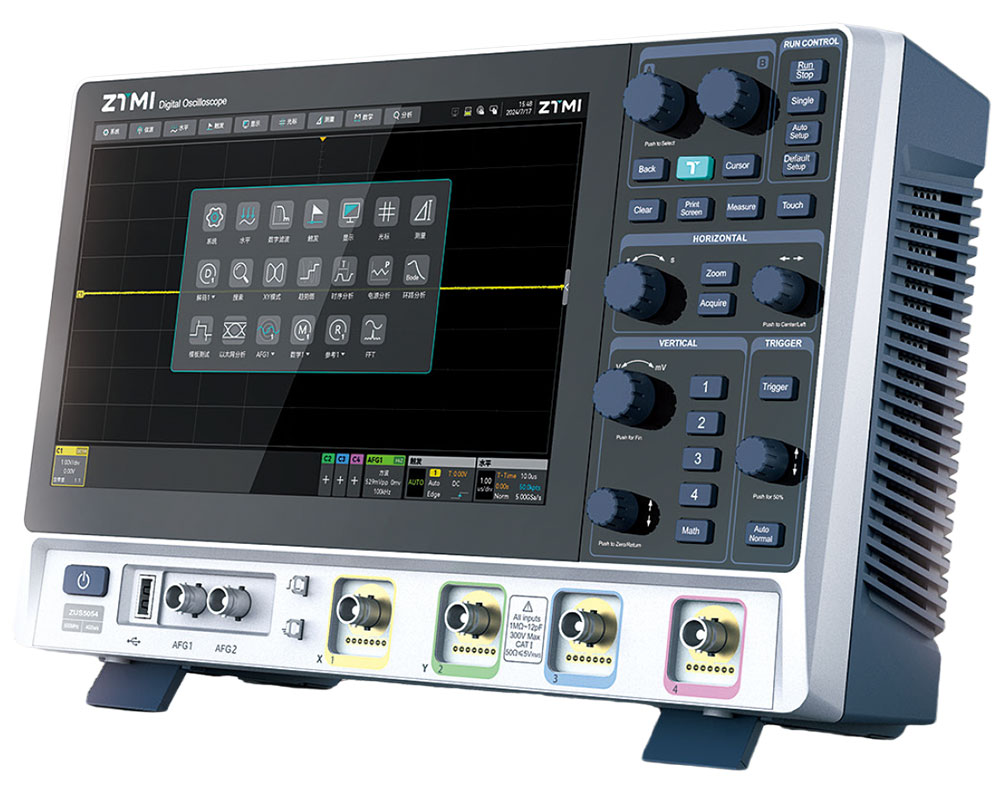

ZUS5000系列：12bit高精度，新一代標桿

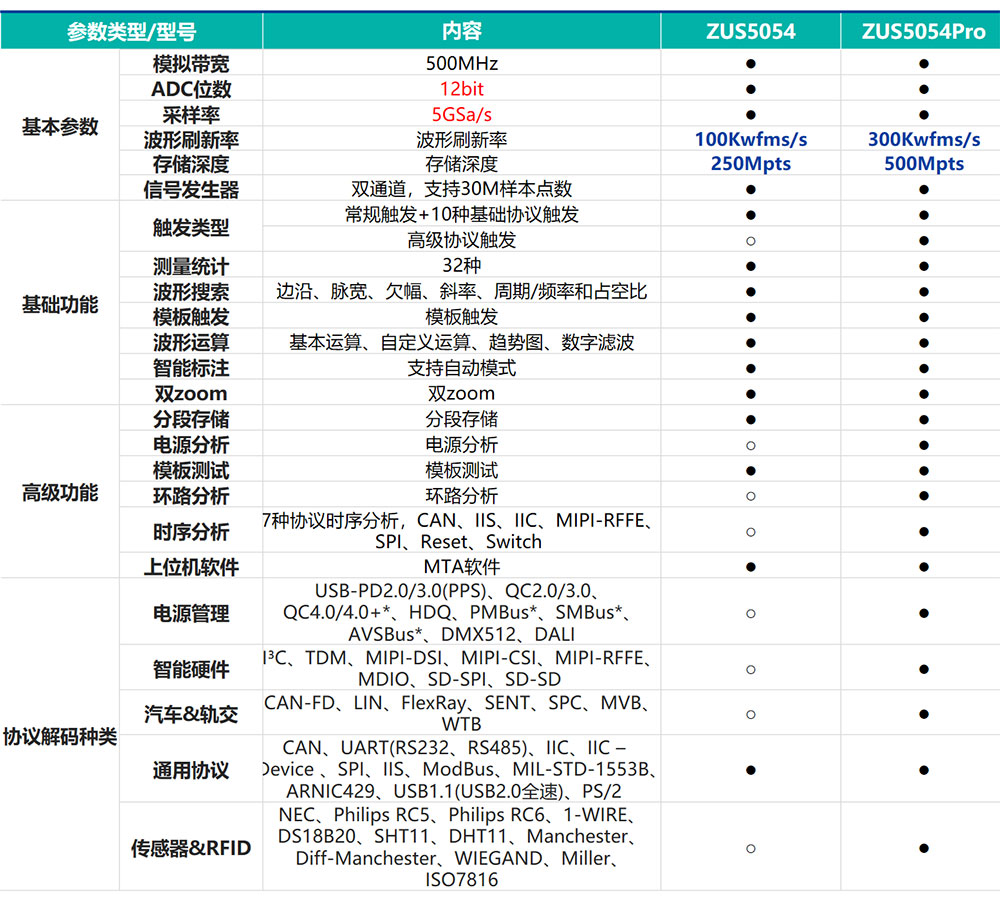

ZUS5000系列作為最新發布的旗艦產品，搭載12-bit高精度ADC與5GSa/s采樣率，將垂直分辨率提升至行業領先水平。系列包含兩個型號：
● ZUS5054：基礎版，高精度通用測試的高性價比之選，支持軟件升級至Pro版功能
● ZUS5054Pro：旗艦版，研發與復雜調試場景的全能分析專家

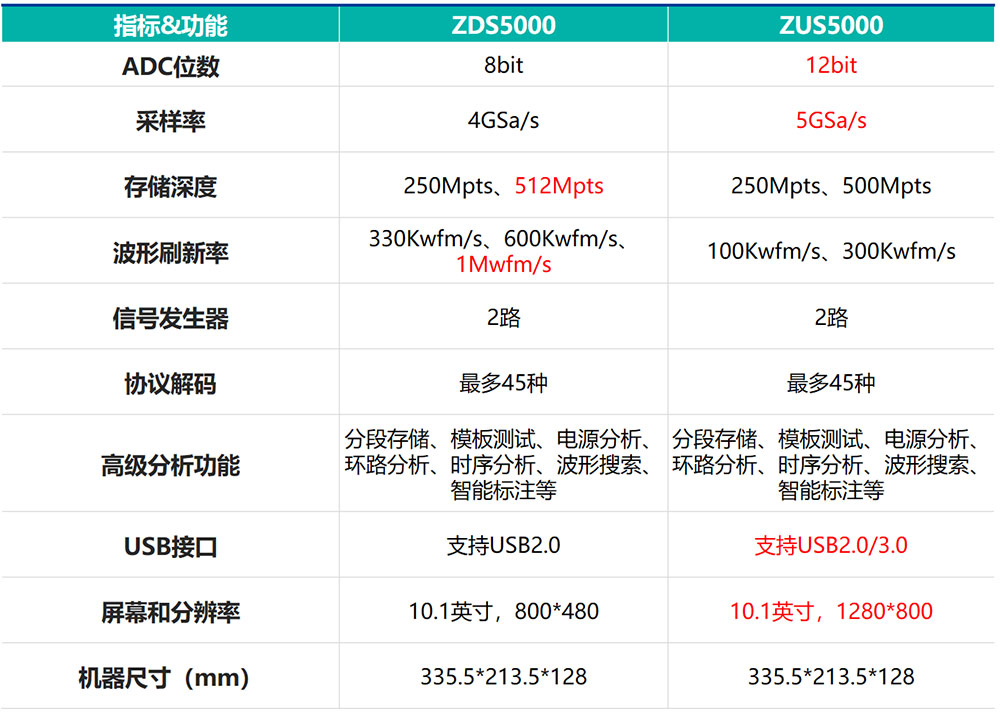

同門對決：ZDS5000 vs ZUS5000 核心指標對比
了解各型號定位后，通過核心指標的橫向?qū)Ρ龋煽焖俳獯?怎么選"的關鍵問題。
ZUS5000系列的四大核心優勢
1. 垂直分辨率質的飛躍
12-bit高精度ADC將動態范圍擴展至傳統8-bit示波器的16倍，能夠清晰捕獲疊加在大信號上的微小噪聲與毛刺，特別適合電源紋波分析、模擬信號調試等高精度測量場景。
2. 采樣率與顯示全面升級
● 采樣率提升至5GSa/s：確保500MHz帶寬下信號無失真采集
● 屏幕分辨率達1024×600：波形顯示更細膩，長時間觀測不易疲勞
● USB接口升級至3.0：數據傳輸速度大幅提升，支持高速數據導出
3. 功能完整性保留
ZUS5000系列完整繼承ZDS5000系列的全部協議解碼（I2C、SPI、CAN、LIN等）與高級分析功能，除波形刷新率略有差異外，其余指標均優于或持平前代產品。
4. 靈活的升級路徑
ZUS5054支持通過軟件授權一鍵升級至ZUS5054Pro，解鎖全套專業分析功能，為預算有限但未來需求可能擴展的用戶提供理想方案。
選型建議：三大應用場景匹配
場景一：預算敏感的通用測試
推薦型號：ZUS5054
適合高校實驗室、維修服務、基礎研發等場景。12-bit精度確保測量準確性，后續可按需升級功能，投資保護充分。
場景二：電源/硬件專項分析
推薦型號：ZDS5054A / ZDS5054D
若對特定場景功能（如電源測試套件、嵌入式協議分析）有明確需求，且對垂直分辨率要求不極致，成熟的ZDS系列仍是可靠選擇。
場景三：復雜研發與精密調試
推薦型號：ZUS5054Pro
適合新能源汽車、功率電子、高速數字電路等領域的專業工程師。12-bit精度+全功能配置，應對復雜信號分析游刃有余。
結語
ZUS5000系列示波器憑借12-bit高精度ADC、5GSa/s采樣率以及高分辨率顯示，已成為致遠儀器在500MHz帶寬領域的新標桿。在價格與經典款ZDS5000系列持平的前提下，選擇ZUS5000系列是更具前瞻性和性價比的決定。
歡迎各位工程師申請?jiān)囉茫瑢?shí)測感受高精度波形捕獲帶來的信號細節呈現能力。
