技術參數和產品對比PV300光伏產線專用型數字功率計
專為光伏產線測試平臺打造

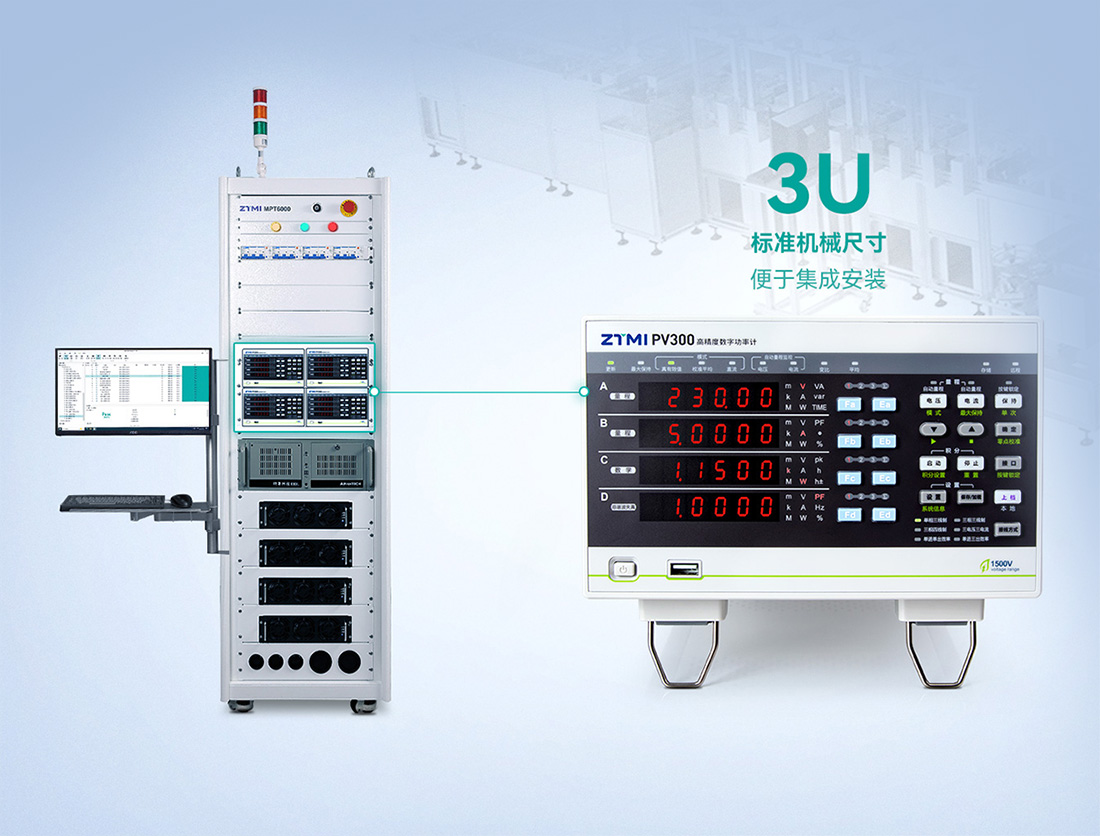

光伏測試產線中搭建測試平臺
PV300功率計支持三通道信號測量，支持1500V電壓和50A電流直接測量，功率范圍廣。其機身為3U標準機械尺寸，方便集成安裝，同時標配多種通信接口，提供豐富的開發例程，廣泛應用于逆變器生產測試平臺、電源生產測試平臺。
五大核心技術保證0.1%功率精度

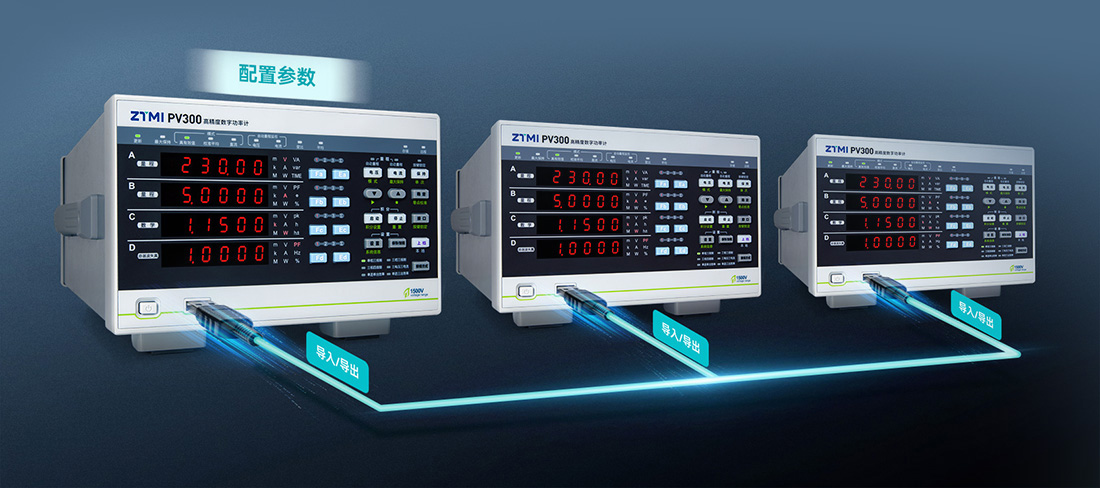

配置參數可以導入導出，保證設置準確，提高測試效率
PV300 功率計標配USB-Host接口，支持參數配置的導入導出功能，可使用U盤等外部存儲器快速?gòu)?fù)制參數配置，提高效率的同時保證參數配置的一致性，減少重復設置出錯的可能性，提供更加可靠的測量結果。

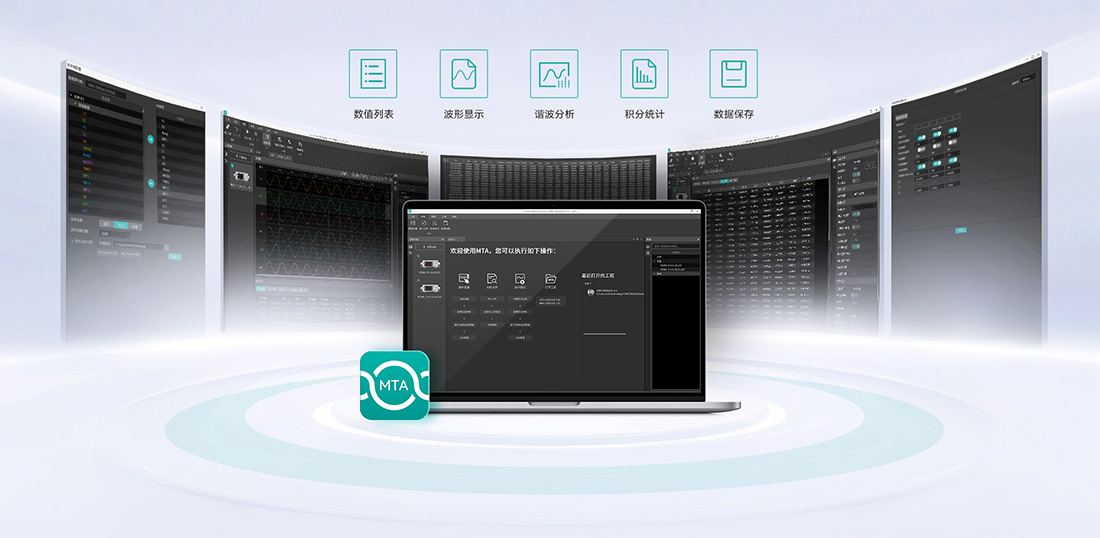

全新MTA分析軟件，實現儀器遠程控制與數據高效分析
MTA數據分析軟件是致遠儀器全新開發的平臺化應用軟件，不僅可以實現對PV300功率計的遠程控制，也可實現對功率計數據的實時顯示、保存，采集顯示電壓、電流波形圖，生成各次諧波數據、諧波柱狀圖、諧波趨勢圖，還可擴展支持IEC62301國際測試標準，實現待機功耗的自動化測試。MTA數據分析軟件還可支持我司其他儀器的遠程控制和數據分析。

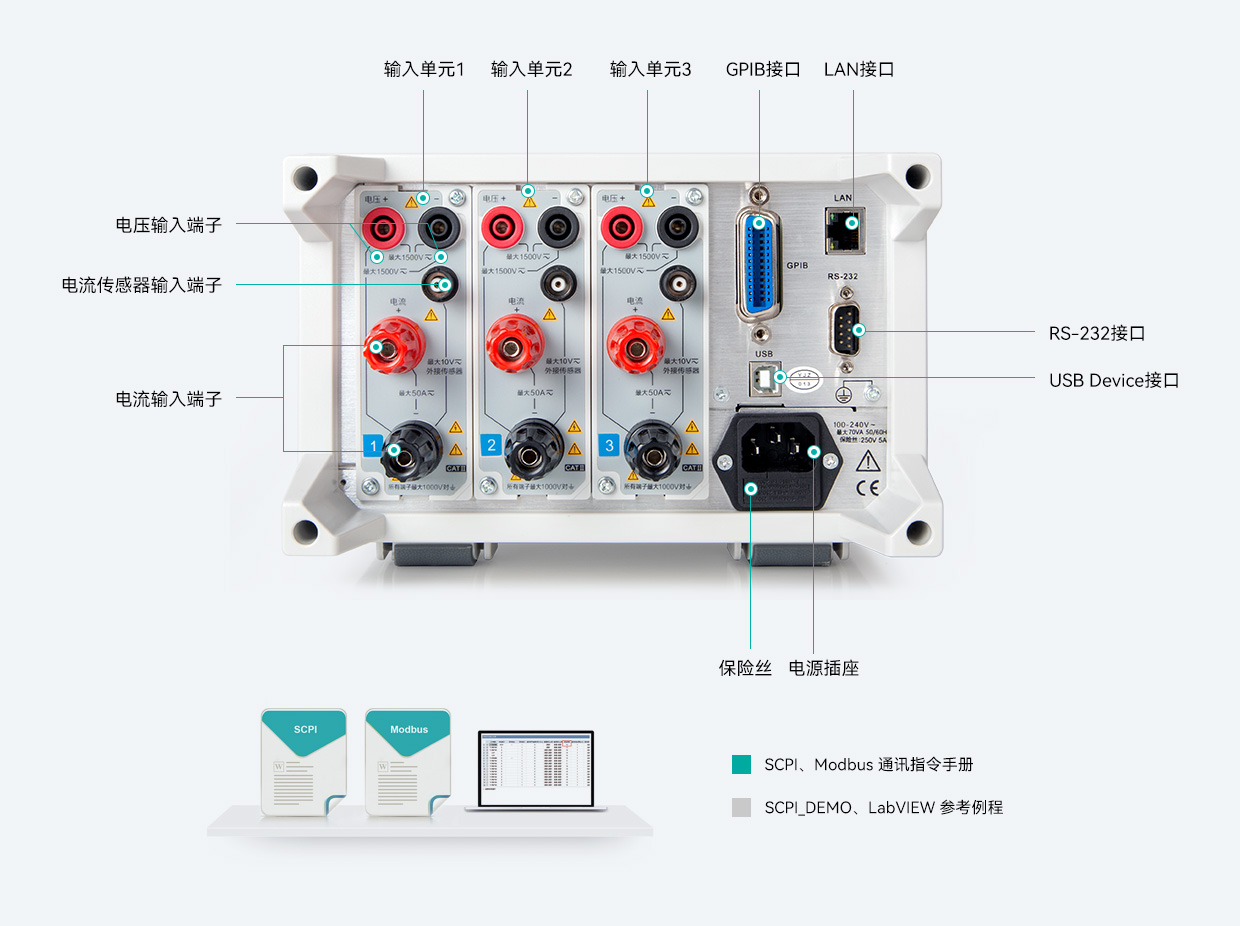

豐富通訊接口
通訊接口是數據通訊的硬件基礎。PV300功率計標配LAN、GPIB、RS-232和USB Device接口，兼容SCPI、Modbus兩種通訊指令，保證了測試設備在自動化產線測試的系統集成中具備良好的兼容性。
功率計選型表
| 型號 | PA333H-2K | PA333H | PA323H | PA323 | PV300 | PA310H | PA310 |
|---|---|---|---|---|---|---|---|
| 實物圖 |
|
|
|
|
|
|
|
| 輸入通道 | 三通道 | 三通道 | 三通道 | 三通道 | 三通道 | 單通道 | 單通道 |
| 基本精度 | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% |
| 輸入帶寬 | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 100kHz | DC,0.1Hz ~ 5.5kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz |
| 采樣率 | 200kS/s | 200kS/s | 200kS/s | 200kS/s | 100kS/s | 500kS/s | 500kS/s |
| 諧波分析次數 | 1-50次 | 1-50次 | 1-50次 | 1-50次 | 1~50次（選配） | 1-50次 | 1-50次 |
| 最大測試電壓 | 2000V | 1500V | 1000V | 600V | 1500V | 1000V | 600V |
| 電流測試范圍 | 5mA-50A | 5mA-50A | 500μA-5A | 2.5mA-20A | 5mA-50A | 5mA-50A | 25μA-20A |
| 外部傳感器輸入 | BNC | BNC | BNC | BNC | BNC | BNC | BNC |
| 通信接口 | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host |
| 測試場景 |
光伏逆變器 儲能逆變器 PCS變流器 三相大功率電源 |
大功率電機 三相大功率電源 光伏逆變器直流輸入 |
光伏逆變器交流輸出 搭配高精度電流傳感器 |
小功率電機 三相小功率電源 |
生產測試 系統集成 |
單相大功率電源 |
單相小功率電源 家電行業功耗測試 |
