隱藏相同選項
重要參數
ZDS3024E
型號

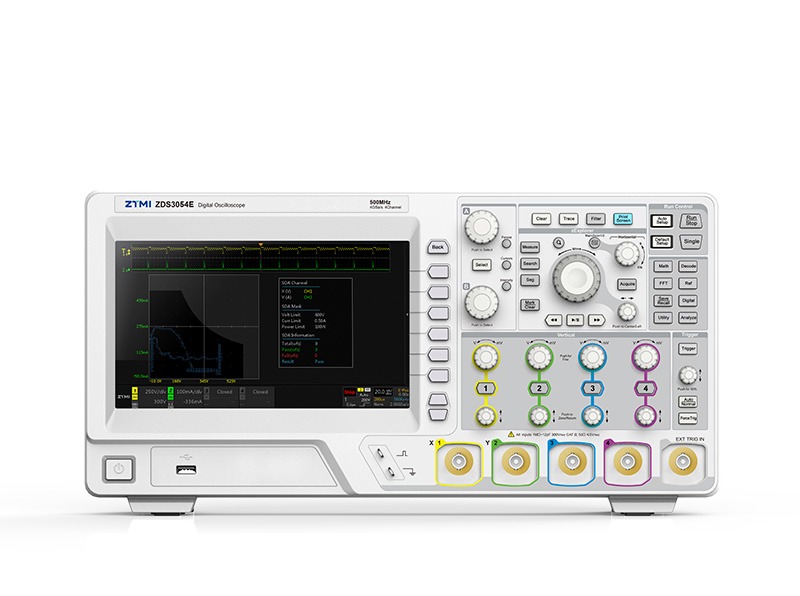

ZDS3054E
型號

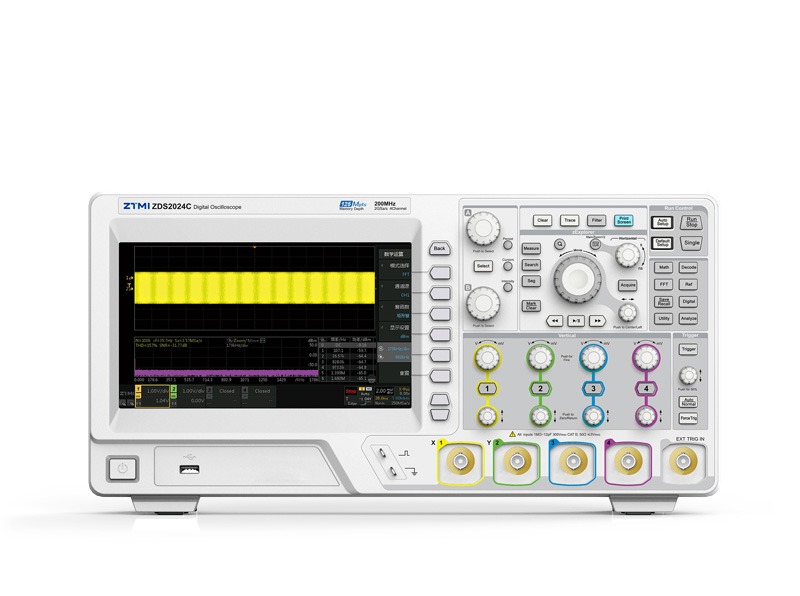

ZDS2024C
型號
4
輸入通道
4
輸入通道
4
輸入通道
200MHz
模擬帶寬
500MHz
模擬帶寬
200MHz
模擬帶寬
4GSa/s
最高實時采樣率
4GSa/s
最高實時采樣率
2GSa/s
最高實時采樣率
8bit
ADC位數
8bit
ADC位數
8bit
ADC位數
250Mpts
存儲深度
250Mpts
存儲深度
125Mpts
存儲深度
150Kwfms/s
最高波形刷新率
150Kwfms/s
最高波形刷新率
100Kwfms/s
最高波形刷新率
1ns/div-1ks/div
時基范圍
1ns/div-1ks/div
時基范圍
1ns/div-1ks/div
時基范圍
2mV/div-10V/div
垂直靈敏度范圍（1:1）
2mV/div-10V/div
垂直靈敏度范圍（1:1）
2mV/div-10V/div
垂直靈敏度范圍（1:1）
1MΩ?±?1%?||?12pF?±?4pF 50?Ω±1.5%
輸入阻抗
1MΩ?±?1%?||?12pF?±?4pF 50?Ω±1.5%
輸入阻抗
1MΩ ±1% || 16pF ±4pF
輸入阻抗
標配27種
協議解碼 1
標配27種
協議解碼 1
標配21種
協議解碼 1
CAN、CAN-FD、LIN（LIN1.3、LIN2.0）、FlexRay、UART、I2C、SPI、1-WIRE、USB1.1（USB2.0全速）、PS/2、Manchester、Diff-Manchester、WIEGAND、Miller、DALI、NEC紅外傳輸協議分析、Philips RC-5、Philips RC-6、DS18B20、SHT11、DHT11、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO
協議解碼 2
CAN、CAN-FD、LIN（LIN1.3、LIN2.0）、FlexRay、UART、I2C、SPI、1-WIRE、USB1.1（USB2.0全速）、PS/2、Manchester、Diff-Manchester、WIEGAND、Miller、DALI、NEC紅外傳輸協議分析、Philips RC-5、Philips RC-6、DS18B20、SHT11、DHT11、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO
協議解碼 2
CAN、CAN-FD、LIN（LIN1.3、LIN2.0）、FlexRay、UART、I2C、SPI、1-WIRE、USB1.1（USB2.0全速）、PS/2、Manchester、Diff-Manchester、WIEGAND、Miller、DALI、DS18B20、SHT11、DHT11、HDQ、SD-SPI、SD-SD
協議解碼 2
數字濾波器（低通、高通）
硬件FIR濾波器
數字濾波器（低通、高通）
硬件FIR濾波器
數字濾波器（低通、高通）
硬件FIR濾波器
33種
觸發功能 1
33種
觸發功能 1
33種
觸發功能 1
11種基本觸發、21種協議觸發、創新模板觸發
觸發功能 2
11種基本觸發、21種協議觸發、創新模板觸發
觸發功能 2
11種基本觸發、21種協議觸發、模板觸發
觸發功能 2
52種
自動測量
52種
自動測量
52種
自動測量
無
AFG信號發生器 1
無
AFG信號發生器 1
無
AFG信號發生器 1
無
AFG信號發生器 2
無
AFG信號發生器 2
無
AFG信號發生器 2
雙Zoom模式、分段存儲、模板測試、智能標記、上位機控制分析軟件
高級功能
分段存儲、波形播放、智能標記、上位機控制分析軟件、模板測試，電源分析、環路測試
高級功能
分段存儲、波形播放、智能標記、上位機控制分析軟件
高級功能
4Mpts，支持窗函數包括：矩形窗、海明窗、漢寧窗和布萊克曼窗
FFT
4Mpts，支持窗函數包括：矩形窗、海明窗、漢寧窗和布萊克曼窗
FFT
4Mpts，支持窗函數包括：矩形窗、海明窗、漢寧窗和布萊克曼窗
FFT
9寸WVGA彩色顯示屏，分辨率800*480，256級灰度等級顯示和色溫顯示，支持可變余輝
顯示屏
9寸WVGA彩色顯示屏，分辨率800*480，256級灰度等級顯示和色溫顯示，支持可變余輝
顯示屏
9寸WVGA彩色顯示屏，分辨率800*480，256級灰度等級顯示和色溫顯示，支持可變余輝
顯示屏
電源分析、環路分析
行業分析功能
電源分析、環路分析
行業分析功能
無
行業分析功能
余輝關閉、有限余輝和無限余輝 余暉時間：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s
波形顯示
余輝關閉、有限余輝和無限余輝 余暉時間：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s
波形顯示
余輝關閉、有限余輝和無限余輝 余暉時間：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s
波形顯示
USB host、USB device、LAN、VGA、Trig Out、Trig In
接口
USB host、USB device、LAN、RS232、Trig Out、Trig In
接口
USB host、USB device、LAN、RS232、Trig Out、Trig In
接口
搜索條件：上升沿、下降沿、上升時間、下降時間、正脈寬、負脈寬、正占空比和負占空比、周期和頻率、正欠幅、負欠幅
波形搜索
搜索條件：上升沿、下降沿、上升時間、下降時間、正脈寬、負脈寬、正占空比和負占空比、周期和頻率、正欠幅、負欠幅
波形搜索
搜索條件：上升沿、下降沿、上升時間、下降時間、正脈寬、負脈寬、正占空比和負占空比、周期和頻率、正欠幅、負欠幅
波形搜索
